Modbus RTU（Remote Terminal Unit）是一種常見的串行通信協議，用于在工業自動化領域的設備之間進行數據交換。它基于串行通信方式，在RS-485或RS-232等物理層接口上進行數據傳輸。Modbus RTU協議具有簡單、可靠、穩定的特點，被廣泛應用于監控和控制系統中。它使用Master-Slave（主-從）架構，其中主機（Master）負責發起請求，而從機（Slave）則負責響應請求并提供數據。Modbus RTU協議通過一系列功能碼實現各種操作，如讀取和寫入數據、讀取和寫入寄存器、讀取和寫入離散輸入等。它支持不同類型的數據，如線圈（Coil）、離散輸入（Discrete Input）、保持寄存器（Holding Register）和輸入寄存器（Input Register）。Modbus RTU協議的通信速度可以根據實際需求進行調整，一般可達到9600 bps至115200 bps。它的傳輸距離可根據所使用的物理層接口和線纜質量而變化。在實際應用中，Modbus RTU協議廣泛用于各種工業自動化設備之間的通信，如PLC（可編程邏輯控制器）、傳感器、變頻器、遠程監控設備等。它可以用于數據采集、設備控制、遠程監控和調試等應用場景。

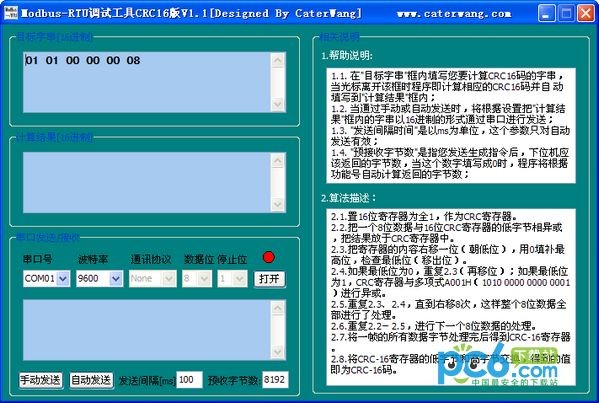

幫助說明

1.1. 在"目標字串"框內填寫您要計算CRC16碼的字串，當光標離開該框時程序即計算相應的CRC16碼并自 動填寫到"計算結果"框內；
1.2. 當通過手動或自動發送時，將根據設置把"計算結果"框內的字串以16進制的形式通過串口進行發送；
1.3. "發送間隔時間"是以ms為單位，這個參數只對自動發送有效；
1.4. "預接收字節數"是指您發送生成指令后，下位機應該返回的字節數，當這個數字填寫成0時，程序?qū)⒏鶕?jù)功能號自動計算返回的字節數；
2.1.置16位寄存器為全1，作為CRC寄存器。
2.2.把一個8位數據與16位CRC寄存器的低字節相異或，把結果放于CRC寄存器中。
2.3.把寄存器的內容右移一位（朝低位），用0填補最高位，檢查最低位（移出位）。
2.4.如果最低位為0，重復2.3（再移位）；如果最低位為1，CRC寄存器與多項式A001H（1010 0000 0000 0001）進行異或。
2.5.重復2.3、2.4，直到右移8次，這樣整個8位數據全部進行了處理。
2.6.重復2.2－2.5，進行下一個8位數據的處理。
2.7.將一幀的所有數據字節處理完后得到CRC-16寄存器。
2.8.將CRC-16寄存器的低字節和高字節交換，得到的值即為CRC-16碼。

ModeBusRTU使用方式

1.支持任意數組串的CRC16碼生成；
只要您對Modbus通訊協議的數據格式有所了解，就能用該款軟件生成任意的帶CRC16碼的十六制字串。所生成的CRC16碼與Modbus Pull軟件生成的是一至的。
2.支持實時調試；
數據組生成后，可以實時的通過串口進行發送對您所設計的硬件進行調試，無需再開其他的串口調試

Modbus RTU協議是一種常用的串行通信協議，用于工業自動化設備之間的數據交換。它具有簡單、可靠的特點，并在各種工業領域得到廣泛應用。
