源泉建筑CAD插件是一款專為建筑行業開發的CAD插件軟件。該插件提供了一系列的功能和工具，可以極大地提高建筑設計師的工作效率。源泉建筑CAD插件包含了各種建筑設計需要的功能，比如建筑元素繪制、CAD圖紙編輯、布局設計等。它可以幫助設計師更快速、更準確地完成建筑設計圖紙，并且可以根據設計師的需要進行個性化定制。該插件還具備了智能化的特點，它可以根據設計師的輸入快速生成建筑模型，提供設計方案的可視化效果。同時，它還支持各種格式的數據導入導出，方便設計師與其他軟件進行數據交互。除了基本的繪圖和設計功能外，源泉建筑CAD插件還提供了一些輔助工具，比如尺寸標注、陰影分析、碰撞檢測等。這些工具可以幫助設計師更好地進行設計評估和優化，避免潛在的問題和錯誤。源泉建筑CAD插件是一款功能強大、操作簡便的建筑設計工具。它可以幫助設計師節省時間和精力，提高設計效率，同時還可以提供更準確、更直觀的設計效果。無論是初級設計師還是專業建筑師，都可以通過使用源泉建筑CAD插件來提升自己的工作水平和競爭力。

源泉建筑CAD插件功能

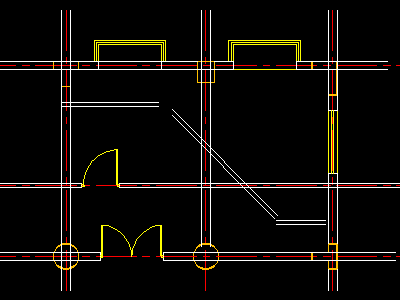

畫自動墻

command: ww

****畫自動墻，墻柱交叉處自動修剪墻體

當前墻的厚度為 200 偏心距為:0

Offset偏心距/Width墻厚/<墻的第一點>:

Offset偏心距/Width墻厚/<墻的第二點>:

● 就像畫直線一樣繪制平面墻體

● 碰到柱子柱內墻體被修剪

● 碰到墻體與該墻體交叉處被修剪

● 按下“W”鍵可以列表選擇墻厚

● 不影響其他圖層

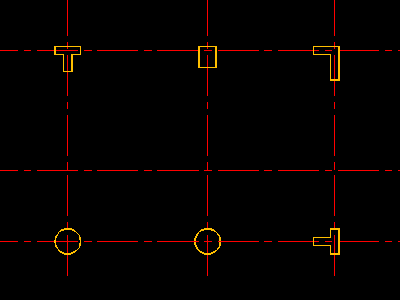

智能墻剪 TW

command: tw

****智能墻剪，墻柱交叉處自動修剪

選擇要修剪墻體的范圍

拾取范圍的第一點:

拾取范圍的第二點:

● 只需一步:選擇修剪的墻柱范圍

● 柱內墻體被修剪

● 墻體與墻體交叉處被修剪

● 不影響其他圖層

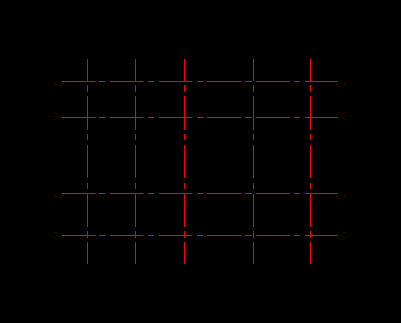

自動軸號尺寸線

command: azh

****選擇軸線自動布置軸號和二道尺寸線

請選擇軸線圖層 中的直線(最多只能處理二組方向的軸線):

● 只需一步:選擇選擇軸線

● 根據所選軸線自動布置軸號和二道尺寸線

● 不影響其他圖層

安裝教程

解壓在偶要下載下載的源泉建筑軟件安裝包，而后點擊一鍵安裝程序setup.exe，按提示選中需關聯的AutoCAD用戶配置文件(Profile)就可以簡單完成安裝設置過程

安裝說明

如果上述方法安裝不成功，請將sys\install.vlx文件拖拽入AutoCAD繪圖區還可完成源泉建筑安裝;

強烈推薦安裝AutoCAD擴展工具(AutoCAD express tools)。AutoCAD 2005以上本身已附帶此擴展工具，安裝AutoCAD時選擇安裝即可;

如果啟動文件sys\acad.lsp和你的自編程序沖突，安裝完后可直接刪除之，這個時候應該將源泉建筑啟動文件yqstart.lsp加入到AutoCAD的啟動組;

在天正建筑(5.0-8.5)環境下的安裝方法和上述相同。

源泉CAD插件特色

"源泉設計"都免費免注冊軟件，翠綠色精巧，壓縮文件僅7MB多(含說明和常見中文字庫);

提供中文簡體、中文繁體、英語三個語言表達版本，請相匹配免費下載;

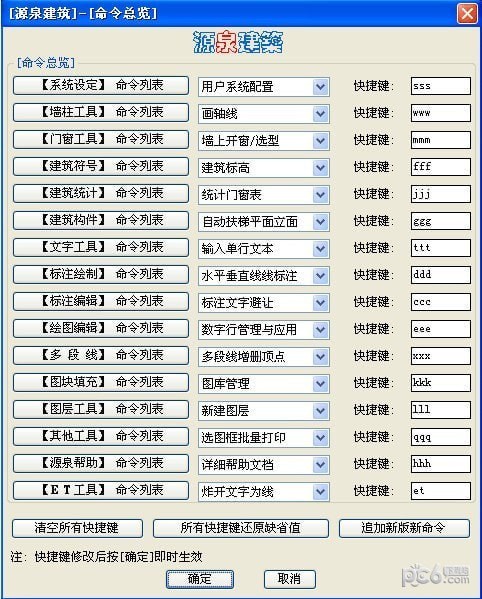

根據一覽命令，能夠動態設置全部命令快捷鍵，立即生效;

提供豐富多樣的"裝飾設計預制構件"、"建筑材料"和"建筑符號"繪圖命令，工程建筑門、窗、墻、柱隨時全自動修枝;

提供相近ACDSee的圖片庫管理方法，實際操作形象化、維修方便;

加強了AutoCAD的那一部分基本要素，如"文本編輯、公差標注、涂層管理方法、編寫與繪圖"等;

搭載了將圖元導進GoogleEarth(谷歌地球)的轉變程序流程。

提供多用戶系統，你可以同時也為好幾個企業繪圖，而擁有多種詳細設定;

你可以用mm、cm、分米、米甚至英尺來繪圖，墻厚、圖塊等設定項會適當調整;

功能齊全而簡單實用，一點不危害原來AutoCAD或天正的繪圖習慣性;

鋁門窗塊徹底適配天正3,能夠相互之間應用;

"源泉設計"中的所有命令均機構加上在原有CAD菜單欄的后一項，以便于查看;
