Waveision是一款實用的頻譜分析軟件。這款軟件可以幫助用戶分析屏幕，了解頻點、頻點的幅度、該信號的SNR等多種信息，直接可以得到頻點、頻點的幅度、該信號的SNR、SFDR、ENOB等多個信息！有用到這款專業的頻譜分析工具Waveision的用戶快來winwin7分享的地址獲取后吧！

Waveision說明

Waveision是一款專用頻譜分析軟件，可進行頻譜分析，將FPGA采集到的ADC數據導入到waveision里做fft變換，直接可以得到頻點、頻點的幅度、該信號的SNR、SFDR、ENOB等多個信息。

Waveision功能

•提供3種繪圖類型
•時域（示波器）
•快速傅里葉變換（FFT）
•直方圖
•提供讀/寫硬件控制和狀態寄存器的功能
•自動 - 連接板的發現
•使用繪圖保存的注釋
•使用通道保存的注釋
•FFT平均
•連續數據采集
•用于FFT計算的多個數據排除區域
•允許導入ASCII數據集，包括WaveVision 4數據
•支持無限數量的圖表
•每個圖表提供4個可疊加的數據通道（跡線）
•包括復雜的數據記錄系統
•包括異常處理機制

特色

- 選擇繪圖類型

要選擇繪圖類型，請單擊繪圖工具欄上的“時域”或“FFT”或“直方圖”按鈕。當前數據集將以所選格式顯示。

- 顯示通道數據

默認情況下，活動通道的數據顯示在圖表上。如果要顯示所有通道的數據，則必須取消選中“通道”選項卡上的“隱藏活動通道”框。按鍵盤上的“0”鍵切換此復選框。此外，按下與頻道號對應的數字鍵使該頻道有效。

創建排除區域從

上下文菜單創建排除區域。屏幕上顯示排除區域后，使用光標將任一邊拖動到所需位置。

創建注釋

注釋從“上下文菜單”創建，并使用“注釋編輯器”進行編輯。

發送問題報告

如果發生異常，可以從實用程序或幫助菜單或通過錯誤處理模塊手動發送問題報告。

了解連接的硬件

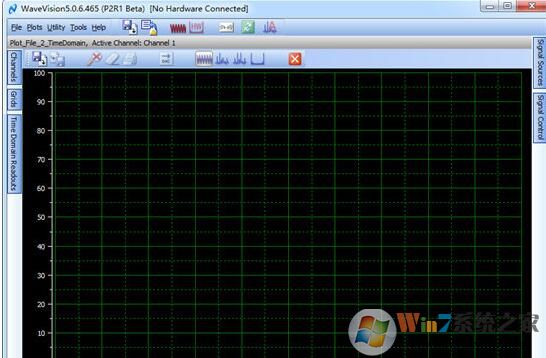

WaveVision 5標題欄顯示連接硬件的名稱以及當前活動的通道。此外，信號源選項卡上的ADC面板包含一個下拉列表，其中包含每個連接的DUT的條目。

發送評論或建議

您可以通過“幫助”菜單向我們發送評論或建議。

- 啟用日志記錄

在啟用日志記錄之前，必須安裝日志記錄引擎。此引擎是一個單獨的后臺程序，可確保在程序出錯時將所有日志文件信息寫入磁盤。啟用日志記錄時，它還有助于防止WaveVision 5緩慢運行。您可以從Utility菜單安裝日志記錄引擎。安裝日志記錄引擎后，將啟用Utility菜單上的Configure Logging項。選擇該項將打開“記錄配置”對話框。

如果您愿意，可以在完成日志記錄任務后卸載日志記錄引擎。請注意，我們不建議您這樣做。如果保留安裝的日志記錄引擎，即使禁用“日志記錄配置”對話框中的所有日志記錄模塊，也會記錄程序錯誤（只要選中“始終記錄錯誤”復選框）。

更新日志

修正了寄存器保存/加載錯誤

已解決過多的DLL日志記錄
