Siemens Simatic TIA Portal v17又稱博途V17軟件，是西門子工業自動化集團發布的一款全新的全集成自動化軟件，多用于PLC編程與仿真操作，支持支持多種語言在線編輯效果生成預覽。新版本增強了性能，提高了容性，操作上也是優化的更加流暢，同時也完美支持windows10操作系統，并增強了對 SIMATIC S7-1200、S7-1500、S7-300/400 和 WinAC 控制器的支持，啟動速度也有所提升！由于《西門子博途Siemens Simatic TIA Portal》安裝包過大，winwin7將其存于網盤中！

Siemens Simatic TIA Portal特色

1 .文件大小

SIMATIC_STEP_7_Professional_V17 4.03G

SIMATIC_WinCC_Professional_V17 4.76G

2.啟動明顯比STEP7 V5.5，WINCC7.0慢了很多

3.畫面比較好看，很直觀。

4.多窗口視圖，對于我這15寸的顯示器，感覺不夠用。

5.對于熟悉STEP7 和WINCC的朋友來說，很容易上手。

6.拖拽功能很方便，變量都可以從這個窗口拖到那個窗口，減少了手動輸入時間。

Siemens Simatic TIA Portal安裝要求

1 硬件要求

安裝 博途 V17 的計算機必須至少滿足以下需求:

處理器： CoreTM i5-3320M 3.3 GHz 或者相當

內存：至少8G

硬盤：300 GB SSD

圖形分辨率：最小 1920 x 1080

顯示器：15.6" 寬屏顯示 (1920 x 1080)

2 軟件要求

博途V17可以安裝在以下操作系統中 (Windows 7 操作系統：32位或64位):

MS Windows 7 Home Premium SP1 (僅針對 STEP 7 Basic)

MS Windows 7 Professional SP1

MS Windows 7 Enterprise SP1

MS Windows 7 Ultimate SP1

Microsoft Windows 8.1 (僅針對STEP 7 Basic )

Microsoft Windows 8.1 Pro

Microsoft Windows 8.1 Enterprise

Microsoft Server 2012 R2 Standard

MS Windows 2008 Server R2 Standard Edition SP2 (僅針對 STEP 7 Professional)

3 管理員權限

安裝 STEP 7 (TIA Portal) V17 需要管理員權限。

安裝反復要求重啟計算機解決方法

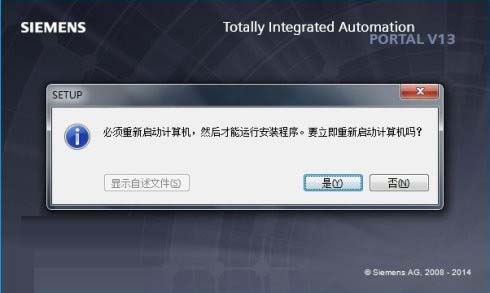

安裝西門子博途V17時，有時會遇到要求重新啟動計算機，但是重啟后，還是被要求重新啟動計算機，循環往復，如下圖：

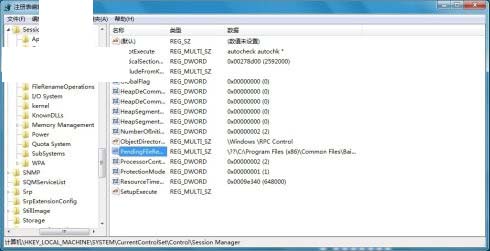

此時可以通過刪除注冊表鍵值的辦法來解決，在開始菜單中的搜索程序和文件中輸入regedit，回車，進入注冊表編輯器，如下圖：

刪除HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager下面的鍵值PendingFileRenameOperations就可以繼續安裝了。

注意：

1. 刪除后不要再重新啟動計算機了，直接安裝就可以了。

2. 安裝過程中還要被要求重新啟動計算機一次，重啟后，再被提示重新啟動計算機時，再次刪除注冊表中以上鍵值，不要重啟，繼續安裝即可。

1.在TIA Portal項目中創建PLC站(S7-300/400、S7-1200、S7-1500) a) S7-300/400無特殊設置要求

b) S7-1200 固件版本小于V4.0無特殊設置要求

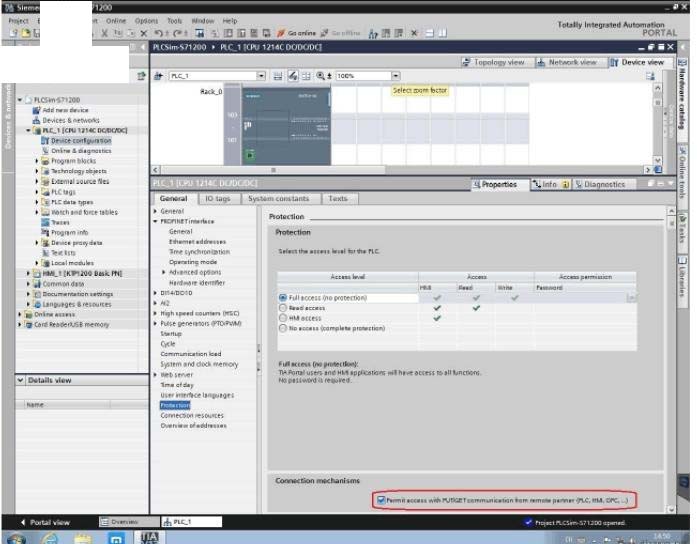

c) S7-1200 固件版本大于等于V4.0必須按照下圖紅線框所示設置

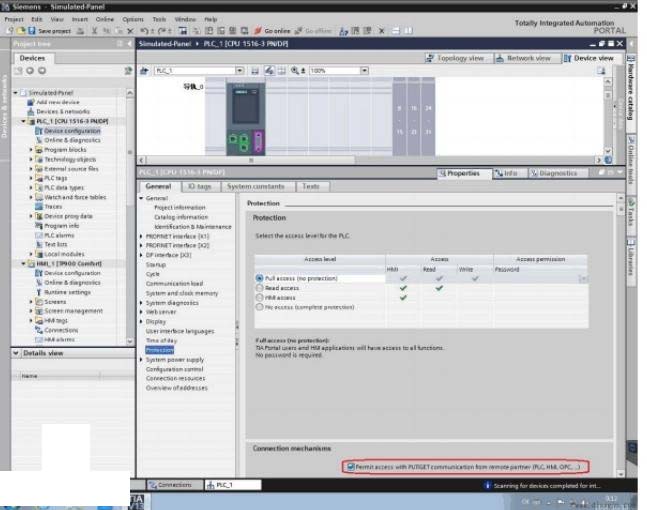

d) S7-1500必須按照下圖紅線框所示設置

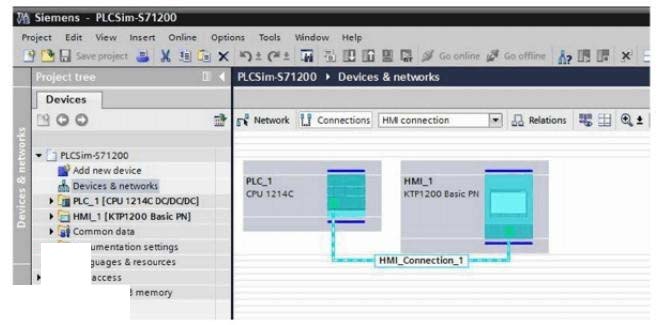

2.在TIA Portal項目中創建HMI站(Basic Panel、Comfort Panel、WinCC Advanced Station)，然后建立PLC站與HMI站的通訊連接(HMI Connection)，如下圖所示：

3.檢查HMI站中通訊(Connections)的設置，連接名必須為S7ONLINE

a) HMI站與S7-300/400站的通訊設置

Siemens Simatic TIA Portal 17新功能

應用“多客戶(Multiuser)”作用，完成多的人與此同時并行處理開發設計單一項目。其根據操作系統的同歩體制可開展項目的自動同步、隨便融合，將大幅度降低融洽成本費。
TIA博途V17的Teamp網關ip，可協助客戶完成將機械結構、電氣控制系統和自動化技術的統計數據在Teamp中集中統一管理方法，確保項目版本號的一致性。
將TIA博途組裝于私有云存儲中，可顯著減少工程項目服務平臺的硬件配置資金投入，并協助用戶完成手機軟件、項目、程序庫的規范化管理。根據TIA博途云射頻連接器(CloudConnector)，可將私有云存儲中的工程項目項目遠程管理到工廠當場，不用配備程序編寫機器設備就能開展當場項目的保護工作中。
TIA博途V17中集合的能源模塊(SIMATICEnergySuite)，將自動生成可管項目程序流程，完成與能源智能管理系統(EnergyManagerPRO)的無縫連接，可隨時隨地操控能源成本費，簡單、高效率地開展能源數據信息紀錄，提升信息的透明度，參考ISO50001的規范規定完成環保節能。
TIA博途V17的高端燒錄器(PLCSIMAdvance)，可協助用戶完成“公司辦公室調節”。根據三維仿真技術性，降低施工現場的校準時長，提高安全系數，減少調節成本費。
ODK1500S適用SIMATICS7-1500PLC應用程序設計語言C/C++開發設計程序流程。這種庫函數可以同時從可執行程序中載入和實行。
根據Target1500SforSimulink及ODK1500S促使在Matlab/Simulink里模型的優化算法立即形成可在S7-1518ODKCPU運作的編碼。
根據“SiVarc”，可自動生成HMI數據可視化項目，高效率、方便快捷，進而加快項目的工作進度
ProDiag給予了更為方便快捷的檢測作用，可自動生成系統自檢信息內容，便捷迅速、形象化地開展機器設備和工廠確診，并可根據HMI協助查看相對應代碼段
S7-1500OPCUA選擇項容許一切第三方機器設備根據集成化在CPU上的OPCUA服務器連接S7-1500
SIMATICEnergySuiteS7-1500中已包括10個能源控件，客戶還可根據加上能源控件選擇項包提升能源控件的總數
WinCC標準版中的WinCC/WebUX，可協助客戶運用挪動的HMI機器設備根據Internet或Intranet監管全部工廠生產線的運作狀況
