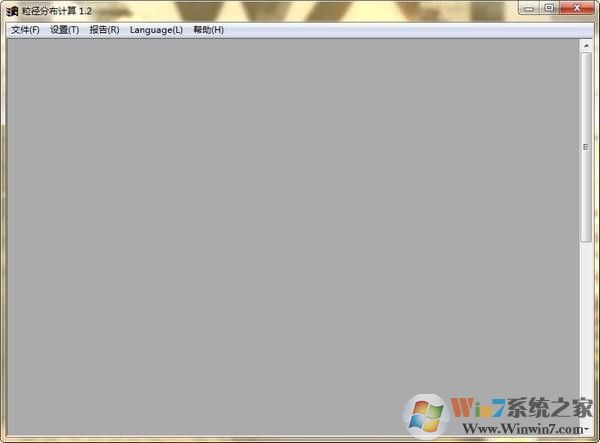

Nano Measurer中文名粒徑分布計算軟件，是一款查看顆粒數據的工具，使用Visual Basic 6.0 (SP6)程序編寫，能夠?qū)Ω鞣N粒度進行大小分析、長度分析以及尺寸分布的計算，可以自動計算細胞顆粒分布規則，并對數據進行處理以及導出。

Nano Measurer軟件功能

本程序缺省設定樣本組數為10；

可以幫助您分析圖片上顆粒的數據；

可將鼠標放在電鏡圖片的顆粒序號上；

支持隨意拖動圖片，查看不同區域的顆粒；

可以設置更多的顆粒測試樣本；

也可以選擇將顆粒數據記錄到TXT上；

支持利用電鏡文件查看您的圖片顆粒；

可以將圖片上的顆粒放大查看；

新版的功能在圖片顆粒分析上得到增強；

內置一個報告的功能，可以將分析的結果生成報告。

使用教程

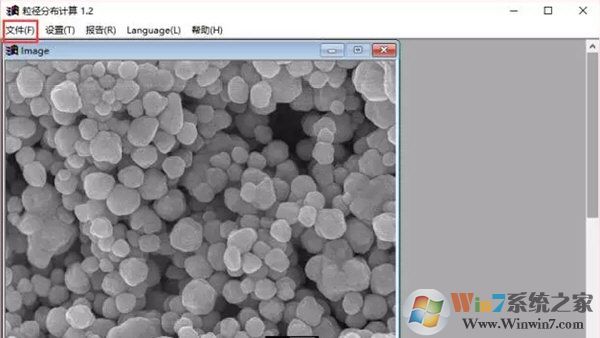

1、軟件打開后，依次點擊 文件——打開，打開一張你需要進行晶粒統計的圖片

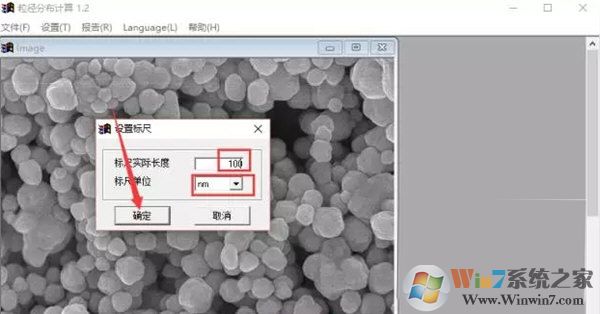

2、圖片打開后，先對照圖片的標尺，按住鼠標的左鍵拉伸畫一條與標尺相同長度的線段，如下圖右下角紅框所示；再依次點擊 設置——標尺，出現下圖中的彈窗，對照圖片中的標尺依次輸入尺寸實際長度和尺寸單位，最后點確定。到此標尺設置完成。

3、按住鼠標左鍵拉伸然后松開，選擇統計樣本，此時可以依次點擊 報告——及時報告，會彈出及時記錄彈窗，可以實時的觀察統計情況。

4、統計完后，依次點擊 報告——查看報告 彈出如下圖所示的彈窗后，就可以將統計報告以及柱狀圖導出。

常見問題

一、為什么圖片放大或縮小的時候，顆粒標記和顆粒直徑有抖動？
顆粒標記和顆粒直徑都是通過控件載入的，當放大/縮小圖片時，為了保證比例，每個被標示的顆粒上對應的標記和直徑(控件)的坐標都要隨其變動，所以會出現延時。

二、為什么在統計分布的報表中出現諸如"3.99999"的數據？
這是由于Visual Basic 6.0 中某些數據的存儲和計算機的寄存器不協調造成的，3.99999可認為是4.0。
為何不考慮使用圖層掃描的功能來自動識別每個顆粒？
這很難實現的：
(1)這需要對計算機圖像處理有很扎實的編程底子，而本人畢竟主修化學；
(2)粒子除了有球形，還有橢圓的，方的，棒的等等，對于幾何不規則的粒子，每個角度的掃描得出的粒徑可能都不同；
(3)很多電鏡圖片背景和粒子的對比度很不明顯。
