Dynaform是一款由Engineering Technology Associates開發的高端數值模擬軟件，主要用于金屬板料成形工藝分析。它基于有限元分析(FEA)技術，可以對金屬板料在成形過程中的變形、應力、應變、材料流動等進行計算和分析，從而幫助用戶優化金屬板料成形過程，提高生產效率和質量。功能強大、使用方便、應用廣泛的金屬板料成形分析軟件，是許多制造企業和設計師的首選軟件之一。可以大大提高數值模擬的精度和效率，幫助用戶更好地應用數值模擬技術來優化板料成形工藝。

Dynaform的主要特點包括：

1、精確的數值分析：Dynaform使用有限元分析技術，可以對金屬板料的成形過程進行精確的數值模擬，計算出變形、應力、應變、材料流動等參數，提高成形過程的可預測性和可控性。

2、全面的成形模擬功能：Dynaform可以模擬各種成形工藝，包括沖壓、折彎、拉深、鉚接等，支持多種材料和復雜零件的成形模擬。

3、用戶友好的操作界面：Dynaform的操作界面簡單直觀，易于使用，同時還提供了豐富的幫助文檔和教程，幫助用戶更好地使用軟件。

4、高效的后處理功能：Dynaform提供了豐富的后處理功能，可以生成各種圖表、動畫和報告，幫助用戶更好地理解和分析成形過程。

使用技巧：

1、熟悉Dynaform的界面：在使用Dynaform前，需要先熟悉軟件的界面和工具欄，了解軟件的各種功能和操作方法。

2、準備好模型數據：在進行數值模擬前，需要準備好模型數據，包括板料材料性質、工藝參數、模型幾何形狀等。

3、定義合適的網格：網格的精度會影響數值模擬的精度，需要根據實際情況定義合適的網格密度。

4、設置正確的材料參數：在進行數值模擬前，需要設置合適的材料參數，包括材料的彈性模量、屈服強度、拉伸硬化指數等。

5、選擇合適的邊界條件：在模擬過程中，需要選擇合適的邊界條件，包括約束和荷載，以模擬實際情況。

6、進行后處理：數值模擬完成后，需要進行后處理，包括結果的可視化、分析和報告生成等，幫助用戶更好地理解和應用模擬結果。

7、不斷優化模擬：Dynaform的數值模擬過程是一個迭代的過程，需要不斷優化模型參數和網格密度，以提高模擬精度。



軟件優勢

1、Dynaform 軟件基于有限元方法建立, 被用于模擬鈑金成形工藝。Dynaform軟件包含BSE、DFE、Formability三個大模塊，幾乎涵蓋沖壓模模面設計的所有要素，包括：定最佳沖壓方向、坯料的設計、工藝補充面的設計、拉延筋的設計、凸凹模圓角設計、沖壓速度的設置、壓邊力的設計、摩擦系數、切邊線的求解、壓力機噸位等。

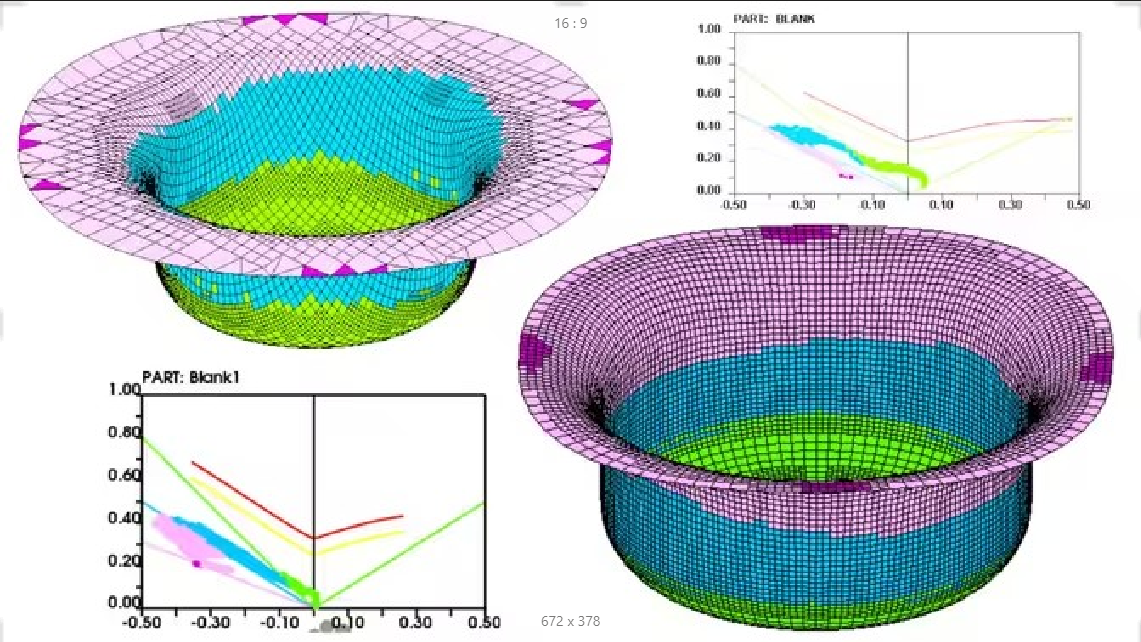

2、Dynaform軟件可應用于不同的領域，汽車、航空航天、家電、廚房衛生等行業?？梢灶A測成形過程中板料的裂紋、起皺、減薄、劃痕、回彈、成形剛度、表面質量，評估板料的成形性能，從而為板成形工藝及模具設計提供幫助。

3、Dynaform軟件設置過程與實際生產過程一致，操作上手容易。來設計可以對沖壓生產的全過程進行模擬：坯料在重力作用下的變形、壓邊圈閉合過程、拉延過程、切邊回彈、回彈補償、翻邊、脹形、液壓成形、彎管成形。

4、Dynaform軟件適用的設備有：單動壓力機、雙動壓力機、無壓邊壓力機、螺旋壓力機、鍛錘、組合模具和特種鍛壓設備等。

軟件亮點

BSE(板料尺寸計算)模塊

采用一步法求解器，可以方便地將產品展開，從而得到合理的落料尺寸。

DFE(模面設計)模塊

DYNAFORM的DFE模塊可以從零件的幾何形狀進行模具設計，包括壓料面與工藝補充。DFE模塊中包含了一系列基于曲面的自動工具，如沖裁填補功能、沖壓方向調整功能以及壓料面與工藝補充生成功能等，可以幫助模具設計工程師進行模具設計。

●基于幾何曲面

所有的功能都是基于NURB曲面的。所有的曲面都可以輸出用于模具的最終設計。

●導角單元導角功能使用戶對設計零件上的尖角根據用戶指定的半徑快速進行導角，以滿足分析的要求。

●沖裁填補功能

根據成形的需要，自動填補零件上不完整的形狀。能在填補區同時生成網格與曲面。

●拉延深度與負角檢查

圖形顯示零件的拉延深度與負角情況。

●沖壓方向調整功能

自動將零件從產品的設計坐標系調整到?jīng)_壓的坐標系。

●壓料面生成功能

可以根據零件的形狀自動生成四種壓料面。生成的壓料面可以根據用戶的輸入?yún)?shù)進行編輯與變形以滿足設計要求。

●工藝補充面生成功能

可以根據產品的大小、深度及材料生成一系列輪廓線。然后將這些輪廓線生成曲面并劃分網格形成完整的工藝補充部分。還可以對生成的輪廓線進行交互式編輯。

●MORPHING

DFE模塊中提供了線、曲面及網格的變形功能，可以很容易地處理POL、沖裁填補、工藝補充設計以及壓料面設計。

安裝步驟

1、我們在下載之家下載該軟件，獲得一個壓縮包，對其進行解壓，得到這個exe文件

2、我們可以點擊“瀏覽”來更改安裝位置

3、軟件正在安裝中，請耐心等待軟件安裝完畢

4、軟件安裝成功點擊finsh結束軟件安裝
